景深光线的弯曲(翻译二十五)
- 确定弥散圆（Circle of Confusion，CoC）。
- 创建 Bokeh（散景）。
- 对图像进行聚焦和去焦。
- 分离和合并前景与背景。
1 搭建场景
我们感知光线是因为我们感觉到光子撞击我们的视网膜。同样，摄像机可以记录光线，是因为光子撞击其胶片或图像传感器。在所有情况下，光线都被聚焦以产生清晰的图像，但并非所有东西都能同时处于焦点上。只有特定距离的东西才是清晰的，而所有更近或更远的东西看起来都是模糊的。这种视觉效果被称为景深（Depth-of-Field）。关于失焦投影如何表现的细节被称为 Bokeh（散景），这是日语中模糊的意思。
通常，我们用自己的眼睛并不会注意到景深，因为我们关注的是焦点所在，而不是焦点之外的东西。它在照片和视频中可能更加明显，因为我们可以观察图像中不在摄像机焦点的部分。尽管这是一种物理限制，但 Bokeh 可以产生巨大的效果来引导观众的注意力。因此，它是一种艺术工具。
GPU 不需要聚焦光线，它们表现得像完美的摄像机，拥有无限的焦点。如果你想创建锐利的图像，这很棒，但如果你想将景深用于艺术目的，这就不太走运了。但是有很多方法可以伪造它。在本教程中，我们将创建一个类似于 Unity Post-processing Stack v2 中的景深效果，尽管会尽可能简化。
1.1 搭建场景

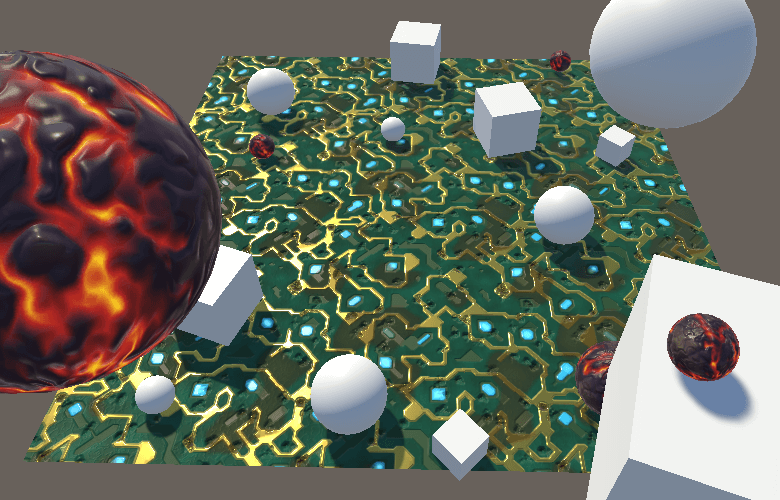

为了测试我们自己的景深效果，创建一个包含不同距离物体的小场景。我使用了一个 10×10 的平面，其电路材料平铺了五次作为地面。它为我们提供了一个具有大跨度、锐利、高频颜色变化的表面。这对于测试来说非常棒。我在上面放了一堆物体，还让四个物体漂浮在摄像机附近。
我们将为新的 DepthOfField shader 使用与 Bloom shader 相同的设置。你可以复制它，并将其缩减为目前仅执行 blit 的单个 pass。不过，这一次我们将把 shader 放在 Hidden 菜单类别中，这会将其从 shader 下拉列表中排除。这是唯一值得注意的新东西。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
Shader "Hidden/DepthOfField" {
Properties {
_MainTex ("Texture", 2D) = "white" {}
}
CGINCLUDE
#include "UnityCG.cginc"
sampler2D _MainTex;
float4 _MainTex_TexelSize;
struct VertexData {
float4 vertex : POSITION;
float2 uv : TEXCOORD0;
};
struct Interpolators {
float4 pos : SV_POSITION;
float2 uv : TEXCOORD0;
};
Interpolators VertexProgram (VertexData v) {
Interpolators i;
i.pos = UnityObjectToClipPos(v.vertex);
i.uv = v.uv;
return i;
}
ENDCG
SubShader {
Cull Off
ZTest Always
ZWrite Off
Pass {
CGPROGRAM
#pragma vertex VertexProgram
#pragma fragment FragmentProgram
half4 FragmentProgram (Interpolators i) : SV_Target {
return tex2D(_MainTex, i.uv);
}
ENDCG
}
}
}
创建一个极简的 DepthOfFieldEffect 组件，再次使用与 bloom 效果相同的方法，但隐藏 shader 属性。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
using UnityEngine;
using System;
[ExecuteInEditMode, ImageEffectAllowedInSceneView]
public class DepthOfFieldEffect : MonoBehaviour {
[HideInInspector]
public Shader dofShader;
[NonSerialized]
Material dofMaterial;
void OnRenderImage (RenderTexture source, RenderTexture destination) {
if (dofMaterial == null) {
dofMaterial = new Material(dofShader);
dofMaterial.hideFlags = HideFlags.HideAndDontSave;
}
Graphics.Blit(source, destination, dofMaterial);
}
}
为了方便，我们不在 editor 中手动分配 shader，而是将其定义为组件的默认值。为此，在 editor 中选中脚本，并将 shader 字段挂在 inspector 顶部。

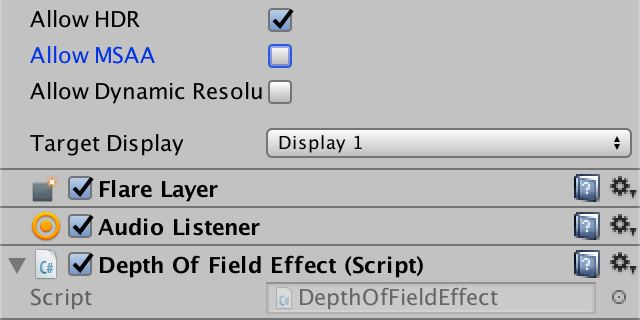

将我们的新效果作为唯一的后期处理添加到摄像机。再次强调，我们假设在线性 HDR 空间中渲染，因此请相应配置项目和摄像机。此外，因为我们需要读取深度缓冲，此效果在开启 MSAA 时无法正确工作。因此请禁用摄像机的 MSAA。同时请注意，由于我们将依赖深度缓冲，该效果不会考虑透明几何体。
那我们就不能将它与透明物体一起使用了吗？ 透明物体看起来也会受到影响，但使用的是它们背后任何东西的深度信息。这是所有使用深度缓冲技术的共同局限。你仍然可以使用透明，但只有当这些物体背后有足够近的固体表面时，看起来才勉强可以接受。
2 弥散圆 (Circle of Confusion)
最简单的摄像机形式是完美的针孔摄像机。像所有摄像机一样，它有一个记录光线的图像平面。在图像平面前面有一个极小的孔——被称为光圈（Aperture）——刚好大到允许单根光线通过。摄像机前面的物体会向多个方向发射或反射光线。对于每一个点，只有单根光线能够通过孔并被记录。
投影图像是翻转的吗？ 的确如此。所有用摄像机记录的图像，包括你的眼睛，都是翻转的。图像在进一步处理过程中会再次翻转，所以你不需要担心。
因为每个点只捕获单根光线，所以图像总是清晰的。不幸的是，单根光线并不亮，所以产生的图像几乎看不见。你必须等待很长时间才能积累足够的光线以获得清晰的图像，这意味着这种摄像机需要很长的曝光时间。对于移动的物体会产生大量运动模糊。因此，它不是一个实用的摄像机。
为了能够缩短曝光时间，必须更快地积累光线。唯一的方法是同时记录多根光线。这可以通过增大光圈半径来实现。假设孔是圆形的，这意味着每个点都将以一锥光线而不是一根线投射到图像平面上。所以我们接收到了更多的光，但它不再落在一个点上，而是投射成一个圆盘（Disc）。覆盖多大面积取决于点、孔和图像平面之间的距离。结果是得到了一个更亮但模糊的图像。
为了再次聚焦光线，我们必须以某种方式获取进入的光锥并将其带回一个点。这是通过在摄像机孔中放置一个透镜（Lens）来完成的。透镜以这样一种方式弯曲光线，使发散的光再次聚焦。这可以产生明亮且锐利的投影，但仅限于距离摄像机固定距离的点。距离更远的点发出的光线不会被足够聚焦，而距离太近的点发出的光线会被过度聚焦。在两种情况下，我们再次将点投射为圆盘，其大小取决于失焦程度。这种失焦投影被称为弥散圆（circle of confusion，简称 CoC）。
2.1 可视化 CoC
弥散圆的半径是衡量点失焦程度的一个指标。让我们从可视化这个值开始。在 DepthOfFieldEffect 中添加一个常量来指示我们的第一个 pass，即 CoC pass。
1
2
3
4
5
6
const int circleOfConfusionPass = 0;
...
void OnRenderImage (RenderTexture source, RenderTexture destination) {
...
Graphics.Blit(source, destination, dofMaterial, circleOfConfusionPass);
}
因为 CoC 取决于到摄像机的距离，我们需要读取深度缓冲。采样深度纹理，转换为线性深度并渲染。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
CGINCLUDE
#include "UnityCG.cginc"
sampler2D _MainTex, _CameraDepthTexture;
...
ENDCG
SubShader {
...
Pass { // 0 circleOfConfusionPass
CGPROGRAM
#pragma vertex VertexProgram
#pragma fragment FragmentProgram
half4 FragmentProgram (Interpolators i) : SV_Target {
half depth = SAMPLE_DEPTH_TEXTURE(_CameraDepthTexture, i.uv);
depth = LinearEyeDepth(depth);
return depth;
}
ENDCG
}
}
2.2 选择简单的 CoC
我们对原始深度值不感兴趣，而是对 CoC 值感兴趣。为此，我们需要确定一个焦距（focus distance）。这是摄像机与焦平面之间的距离，在这个平面上一切都是完美的。添加一个公共字段。
1
2
[Range(0.1f, 100f)]
public float focusDistance = 10f;
CoC 的大小随着点到焦平面的距离而增大。确切的关系取决于摄像机及其配置，这可能变得相当复杂。模拟真实摄像机是可能的，但我们将使用一个简单的焦距范围（focus range），以便更容易理解和控制。我们的 CoC 将在这个范围内从零增加到最大值。
1
2
[Range(0.1f, 10f)]
public float focusRange = 3f;
在 blit 之前设置这些配置。
1
2
3
dofMaterial.SetFloat("_FocusDistance", focusDistance);
dofMaterial.SetFloat("_FocusRange", focusRange);
Graphics.Blit(source, destination, dofMaterial, circleOfConfusionPass);
添加变量到 shader。我们使用深度 $d$，焦距 $f$ 和焦距范围 $r$，可以通过 $CoC = \frac{d - f}{r}$ 找到 CoC。
1
2
3
4
5
6
7
8
float _FocusDistance, _FocusRange;
half4 FragmentProgram (Interpolators i) : SV_Target {
float depth = SAMPLE_DEPTH_TEXTURE(_CameraDepthTexture, i.uv);
depth = LinearEyeDepth(depth);
float coc = (depth - _FocusDistance) / _FocusRange;
return coc;
}
这会导致焦距之外的点出现正的 CoC 值，而焦距之前的点出现负的 CoC 值。值 -1 和 1 代表最大 CoC，因此我们应该通过 clamp 确保 CoC 值不超过这个范围。
1
2
3
float coc = (depth - _FocusDistance) / _FocusRange;
coc = clamp(coc, -1, 1);
return coc;
我们保留负的 CoC 值，以便区分前景和背景点。为了看到负的 CoC 值，你可以用红色着色。
2.3 缓冲 CoC
我们需要 CoC 来缩放点的投影，但我们将在另一个 pass 中执行。所以我们将 CoC 值存储在一个临时缓冲中。因为我们只需要存储单个值，我们可以使用单通道纹理 RenderTextureFormat.RHalf。此外，此缓冲包含 CoC 数据而不是颜色值，因此它应该始终被视为线性数据。
1
2
3
4
5
6
7
RenderTexture coc = RenderTexture.GetTemporary(
source.width, source.height, 0,
RenderTextureFormat.RHalf, RenderTextureReadWrite.Linear
);
Graphics.Blit(source, coc, dofMaterial, circleOfConfusionPass);
Graphics.Blit(coc, destination);
RenderTexture.ReleaseTemporary(coc);
3 Bokeh (散景)
虽然 CoC 决定了每个点的散景效果强度，但光圈决定了它的外观。基本上，图像是由许多光圈形状在图像平面上的投影构成的。因此，创建散景的一种方法是根据其 CoC 的大小和不透明度，使用其颜色为每个纹素（texel）渲染一个 sprite。由于大量的过度绘制，这种方法成本非常高。
另一种方法是反向工作。与其将单个片元投射到许多片元上，不如让每个片元从所有可能影响它的纹素中累积颜色。这种技术不需要生成额外的几何体，但需要进行大量的纹理采样。我们将使用这种方法。
3.1 累积散景
创建一个用于生成散景效果的新 pass。假设整个图像完全失焦，我们需要平均当前片元周围 9×9 纹素块的颜色。这总共需要 81 次采样。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Pass { // 1 bokehPass
CGPROGRAM
#pragma vertex VertexProgram
#pragma fragment FragmentProgram
half4 FragmentProgram (Interpolators i) : SV_Target {
half3 color = 0;
for (int u = -4; u <= 4; u++) {
for (int v = -4; v <= 4; v++) {
float2 o = float2(u, v) * _MainTex_TexelSize.xy;
color += tex2D(_MainTex, i.uv + o).rgb;
}
}
color *= 1.0 / 81;
return half4(color, 1);
}
ENDCG
}

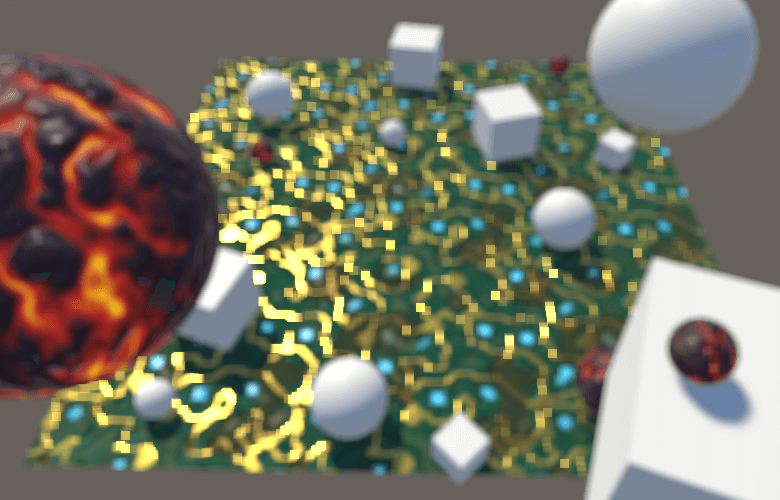

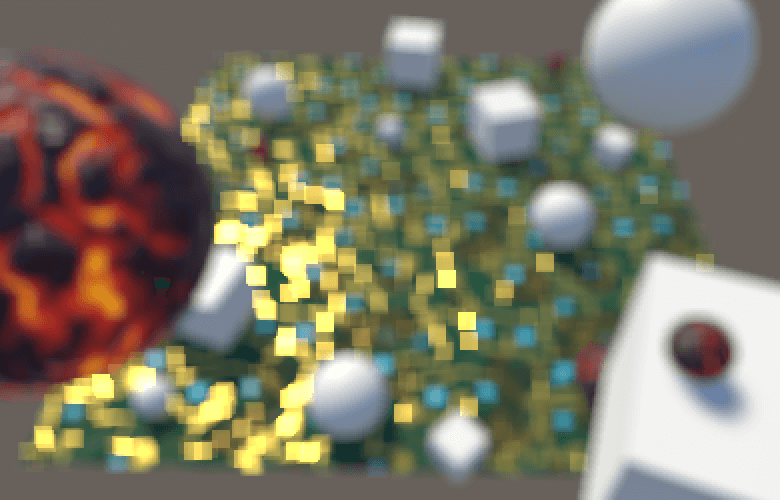

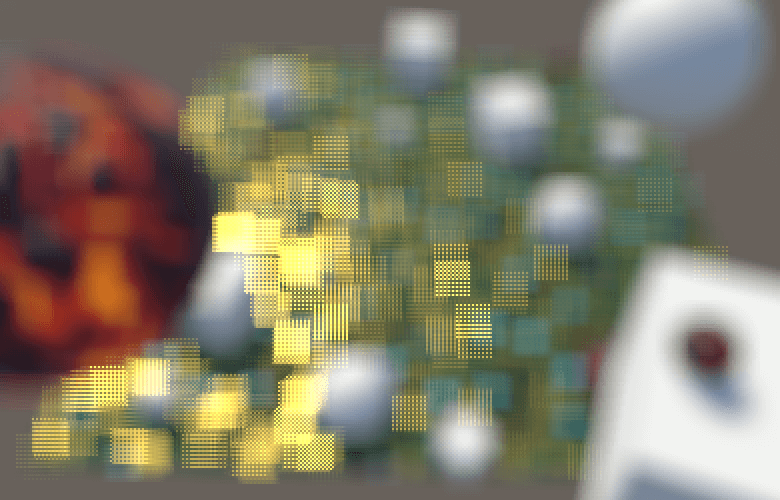

结果是一个更块状的图像。实际上，我们使用的是方形光圈。
3.2 圆形散景

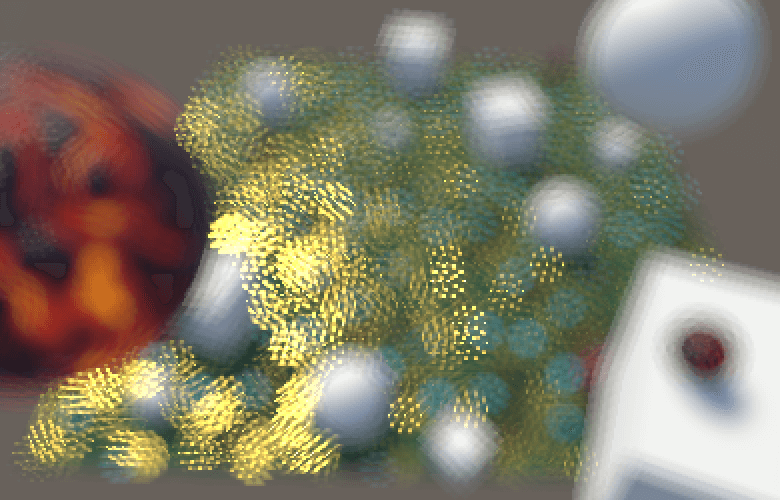

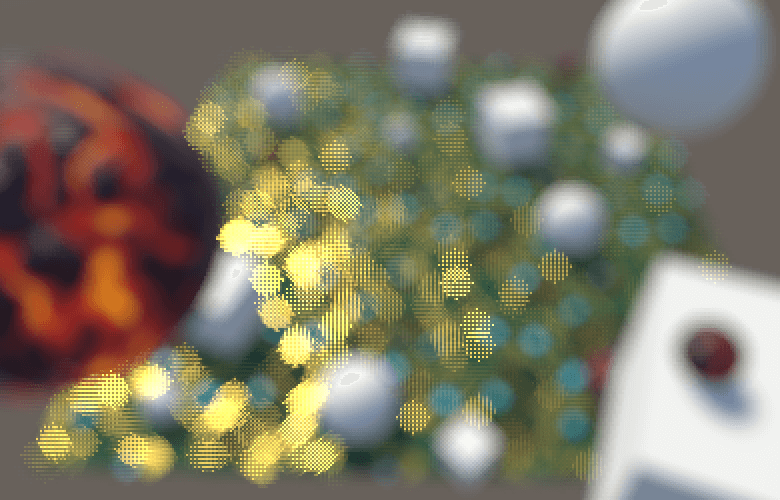

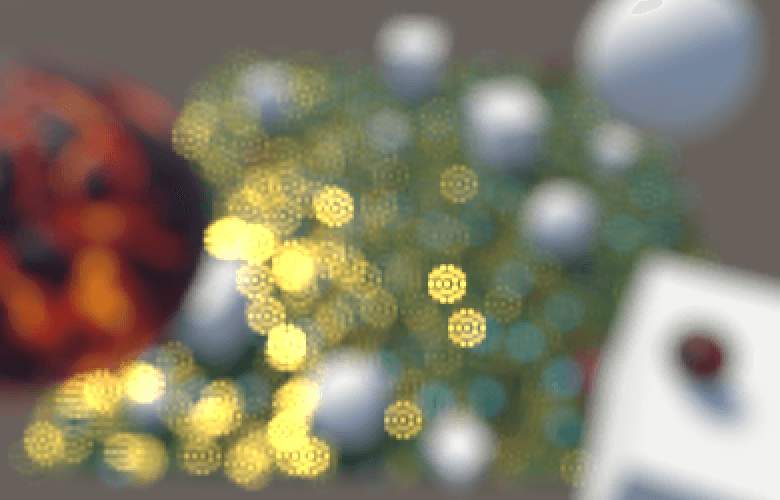

理想的光圈是圆形的，产生由许多重叠圆盘组成的散景。我们可以通过简单地丢弃那些偏移量太大的样本，将散景形状变成直径为 4 步的圆盘。
为了不限于规则网格，我们使用旋转或同心圆模式。我们将使用 Unity Post-processing Stack v2 中的采样核（Kernel）。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
#define BOKEH_KERNEL_MEDIUM
#if defined(BOKEH_KERNEL_SMALL)
static const int kernelSampleCount = 16;
...
#elif defined (BOKEH_KERNEL_MEDIUM)
static const int kernelSampleCount = 22;
static const float2 kernel[kernelSampleCount] = {
float2(0, 0),
float2(0.53333336, 0),
...
};
#endif
half4 FragmentProgram (Interpolators i) : SV_Target {
half3 color = 0;
for (int k = 0; k < kernelSampleCount; k++) {
float2 o = kernel[k];
o *= _MainTex_TexelSize.xy * 8;
color += tex2D(_MainTex, i.uv + o).rgb;
}
color *= 1.0 / kernelSampleCount;
return half4(color, 1);
}
3.3 模糊散景
为了用相同数量的样本覆盖更多区域，我们可以像 bloom 效果一样，在半分辨率下创建该效果。
1
2
3
4
5
6
7
8
9
10
int width = source.width / 2;
int height = source.height / 2;
RenderTextureFormat format = source.format;
RenderTexture dof0 = RenderTexture.GetTemporary(width, height, 0, format);
RenderTexture dof1 = RenderTexture.GetTemporary(width, height, 0, format);
Graphics.Blit(source, coc, dofMaterial, circleOfConfusionPass);
Graphics.Blit(source, dof0);
Graphics.Blit(dof0, dof1, dofMaterial, bokehPass);
Graphics.Blit(dof1, destination);

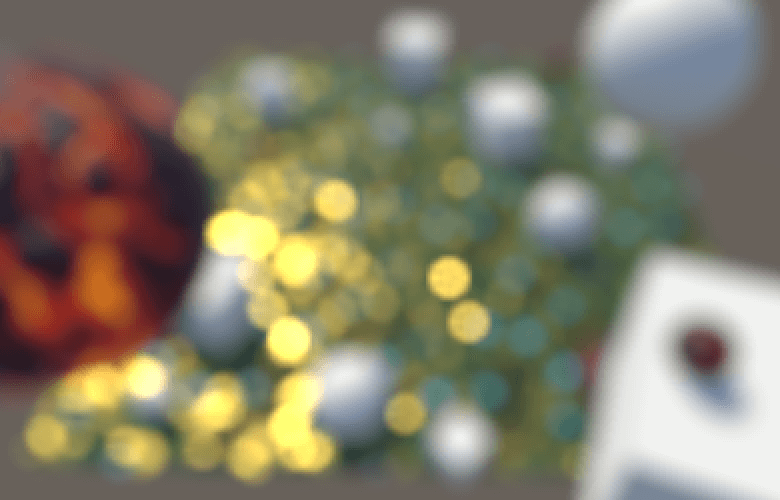

为了保持散景大小一致，我们必须将采样偏移减半：o *= _MainTex_TexelSize.xy * 4;。同时，我们会在生成散景后添加一个额外的模糊 pass（postfilter pass），使用 3×3 帐篷滤波器（tent filter）。
3.4 散景大小
让散景半径通过一个字段可配置，范围为 1–10，默认值为 4（以半分辨率纹素表示）。
1
2
[Range(1f, 10f)]
public float bokehRadius = 4f;
4 聚焦
现在我们可以确定 CoC 的大小并创建最大尺寸的散景。下一步是结合这些来渲染可变的散景，模拟摄像机聚焦。
4.1 降采样 CoC
因为我们在半分辨率下创建散景，所以我们也需要半分辨率的 CoC 数据。我们必须自己进行降采样，在一个自定义的 prefilter pass 中进行。
1
2
Graphics.Blit(source, coc, dofMaterial, circleOfConfusionPass);
Graphics.Blit(source, dof0, dofMaterial, preFilterPass);
在 prefilter pass 中，我们采用四个高分辨率纹素中极端的 CoC 值（绝对值最大）。
1
2
3
4
5
6
half coc0 = tex2D(_CoCTex, i.uv + o.xy).r;
...
half cocMin = min(min(min(coc0, coc1), coc2), coc3);
half cocMax = max(max(max(coc0, coc1), coc2), coc3);
half coc = cocMax >= -cocMin ? cocMax : cocMin;
return half4(color, coc);
4.2 使用正确的 CoC
在第一个 pass 中计算 CoC 时，将其乘以散景半径：coc = clamp(coc, -1, 1) * _BokehRadius;。 在散景 pass 中，如果样本的 CoC 至少与用于其偏移的核半径（kernel radius）一样大，那么该点的投影就会重叠该片元。
1
2
3
4
5
6
7
8
9
10
for (int k = 0; k < kernelSampleCount; k++) {
float2 o = kernel[k] * _BokehRadius;
half radius = length(o);
...
half4 s = tex2D(_MainTex, i.uv + o);
if (abs(s.a) >= radius) {
color += s.rgb;
weight += 1;
}
}
4.3 平滑采样
与其完全丢弃样本，我们根据 CoC 和偏移半径分配 0–1 范围内的权重。
1
2
3
half Weigh (half coc, half radius) {
return saturate((coc - radius + 2) / 2);
}
4.4 保持对焦
半分辨率渲染强制执行了最小程度的模糊。为了让焦点区域保持锐利，我们将半分辨率效果与全分辨率源图像混合。
1
2
half dofStrength = smoothstep(0.1, 1, abs(coc));
half3 color = lerp(source.rgb, dof.rgb, dofStrength);
4.5 分离前景和背景
当失焦的前景位于对焦的背景前面时，简单的混合会产生错误。为了解决这个问题，我们需要分离前景和背景。背景样本的权重基于 max(0, min(s.a, coc))，而前景样本基于 -s.a。
4.6 重新合并前景和背景
我们将前景和背景数据保存在单个缓冲中。在 combine pass 中，根据 CoC 和前景权重进行插值。
1
2
3
4
5
half dofStrength = smoothstep(0.1, 1, abs(coc));
half3 color = lerp(
source.rgb, dof.rgb,
dofStrength + dof.a - dofStrength * dof.a
);
4.7 降低散景强度
最后，通过在 prefilter pass 中使用加权平均值来降低散景强度，以防止整体亮度发生太大变化。加权公式为 $w = \frac{1}{1 + \max(r, g, b)}$。
你现在拥有了一个简单的景深效果，大致相当于 Unity Post-processing Stack v2 中的效果。
